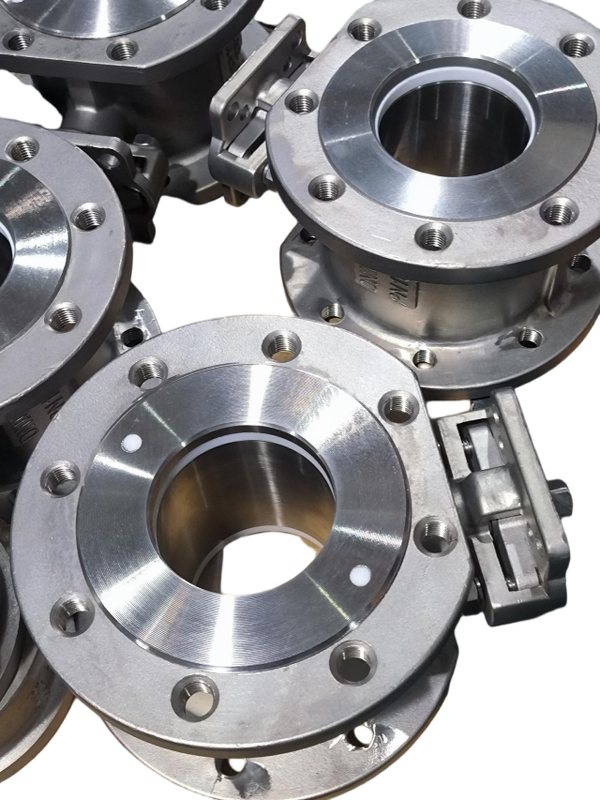

Componentes de mudança rápida italianos de aço carbono WCB de válvula de esfera de wafer de paredes finas 2PC com almofada de montagem ISO5211
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE&ISO |
| Número do modelo: | Q71F-16C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Casos adequados de madeira compensada de acordo com diferentes válvulas estrutura |
| Tempo de entrega: | 5 ~ 25 dias de trabalho |
| Termos de pagamento: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Habilidade da fonte: | 500pcs/seg |
|
Informação detalhada |
|||
| Conexão: | Bolacha | Operação: | Lidar |
|---|---|---|---|
| Pressão: | PN16/PN25 | Nome do produto: | 1pc válvula de esfera |
| Material da válvula: | aço carbono WCB | Modelo: | Q71F-16C |
| Faixa de tamanho: | DN15~DN200 | Temperatura: | -20°C~350°C |
| Destacar: | Válvula de Gaveta em Aço Carbono WCB,Válvula de Esfera de Parede Fina de Troca Rápida,Montagem Direta ISO5211 Design Italiano |
||
Descrição de produto
Válvula de bola de parede fina italiana com componentes de troca rápida - Válvula de bola WCB de aço carbono
Características gerais
Itália válvula de esferas
Normas aplicáveis:
- Projeto e Fabricação: GB / T12237 / 1989
- Ligação: JB / T79.
- Teste de ignição: GB / T13927 - 1992
Faixa de tamanho:
- DN15 ~ DN200
Pressão nominal:
- Construção 1,6 ~ 4,0 MPa
Limite de temperatura:
- 20 °C ~ 350 °C
Válvulas de esferas de tipo wafer(ou chamadas de válvulas de esferas do tipo "Italy Super Thin") são utilizadas no equipamento de tubulação na condição de PN1,0~2,5 MPa,Temperatura de funcionamento de 29~180°C ((anel de vedação é RPTFE) ou 29~180°C ((anel de vedação é polifenileno PPL)O meio aplicável, tais como água, vapor, óleo, ácido nítrico, ácido acético, carbamida,ou meio de oxidabilidade pode ser aplicado sujeito ao material da válvula diferencial adotado.
| Unidade: mm | |||||
| Pressão | Tamanho | L | D | D1 | D2! |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Aplicação
A válvula de bola de wafer pode ser amplamente usada em petróleo, química, metalurgia, usina de energia, indústria leve e outros campos para ajustar ou cortar automaticamente óleo, água, gás e celulose ou fluido fibroso.
Força
1- Projeto de caule à prova de explosão.
2- Desenho completo do porto.
3. ISO5211 Pad de montagem directa
4.Flanca Padrão: GB
5Vários materiais de vedação e opções de aço carbono
6A estrutura da válvula de esferas é simples, pequena e leve.
Seleção do modelo
Válvula de esfera de wafer
| Número do modelo | Pressão de trabalho /Mpa |
Temperatura aplicável /°C |
Média aplicável |
| Q71F-16C | 1.6 | PTFE≤ 150 PPL ≤ 250 |
Gás de óleo de água |
| Q71F-25C | 2.5 | Gás de óleo de água | |
