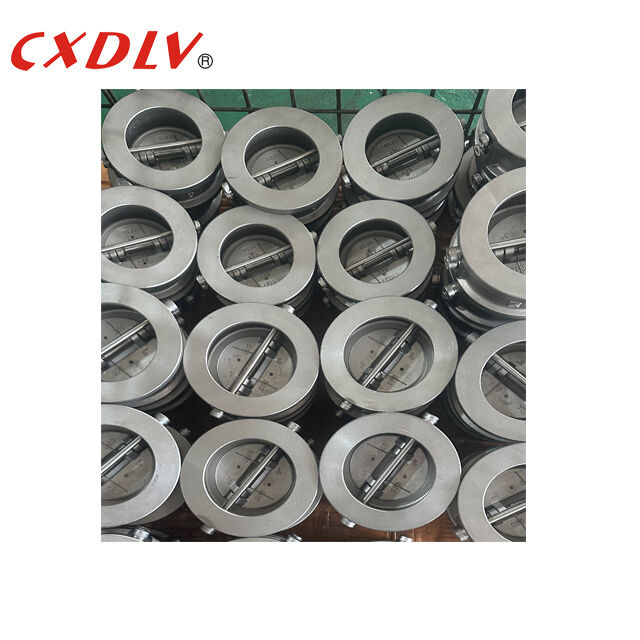

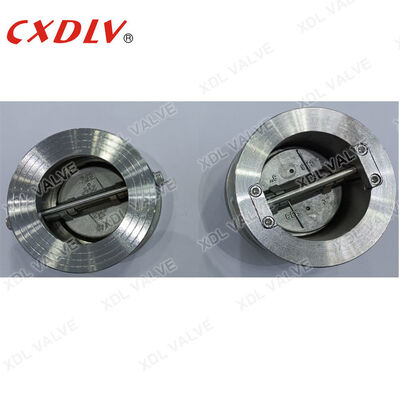

Válvula de Retenção de Duas Placas Tipo Wafer em Aço Inoxidável para Água, Óleo e Gás
Detalhes do produto:
| Lugar de origem: | Zhejiang, China |
| Marca: | Xidelong |
| Certificação: | ISO 9001:2015, CE |
| Número do modelo: | H76W-16P |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | USD 50-200 / Piece |
| Detalhes da embalagem: | Caixa de madeira compensada de exportação com proteção interna de espuma |
| Tempo de entrega: | 7 a 15 dias úteis |
| Termos de pagamento: | T/T, L/C, PayPal, Western Union |
| Habilidade da fonte: | 5000 peças por mês |
|
Informação detalhada |
|||
| Tipo de válvula: | válvula de retenção de pastilha dupla | Diâmetro Nominal: | DN65 (2-1/2") |
|---|---|---|---|
| Classificação de pressão: | PN16 | Material do corpo: | CF8M de aço inoxidável (316) |
| Material do disco: | CF8M de aço inoxidável (316) | Material do assento: | PTFE |
| Primavera: | Aço inoxidável 316 | Tipo de conexão: | Bolacha |
| Temperatura de trabalho: | -29°C a 200°C | Mídia aplicável: | Água, óleo, gás |
Descrição de produto
Válvula de Retenção Tipo Wafer de Duas Placas em Aço Inoxidável para Água, Óleo e Gás
A Válvula de Retenção Tipo Wafer de Duas Placas Xidelong é uma válvula de retenção de alto desempenho projetada para prevenção confiável de fluxo reverso em sistemas de tubulação industrial exigentes. Apresentando um corpo robusto em aço inoxidável CF8M (A351 Grau 316) e discos duplos acionados por mola, esta válvula de retenção tipo wafer oferece excepcional resistência à corrosão, fechamento rápido e operação sem manutenção em uma ampla gama de aplicações.
Principais Características
| Característica | Benefício |
|---|---|
| Design de Duas Placas com Mola | O mecanismo de mola torcional garante um fechamento instantâneo e estanque a bolhas quando o fluxo reverte, prevenindo golpe de aríete e danos ao sistema |
| Corpo e Discos em Aço Inoxidável CF8M | Resistência superior à corrosão e oxidação; adequado para fluidos agressivos, incluindo água do mar, produtos químicos e fluidos de alta temperatura até 200°C |
| Configuração Compacta Tipo Wafer | Dimensão ultra-curta de face a face (conforme API 594) economiza espaço de instalação e reduz o peso da tubulação; encaixa entre flanges padrão sem suportes adicionais |
| Sede Macia | Vedação estanque a baixas pressões diferenciais; ampla compatibilidade química; sede substituível estende a vida útil da válvula |
| Vedação Bi-Direcional | Fechamento positivo em ambas as direções de fluxo; backup de sede secundária metal-metal à prova de fogo disponível mediante solicitação |
Especificações Técnicas
- Diâmetro Nominal: DN65 (2-1/2 polegadas)
- Classe de Pressão: PN16 (equivalente a Classe 150)
- Material do Corpo e Disco: ASTM A351 CF8M (Aço Inoxidável 316)
- Material da Sede: PTFE Virgem
- Material da Mola: Aço Inoxidável 316 (Inconel X-750 opcional)
- Padrão de Conexão: Tipo Wafer, encaixa entre flanges EN 1092-1 PN16 / ASME B16.5 Classe 150
- Padrão de Projeto: API 594, API 598, EN 13709
- Face a Face: Padrão Curto API 594
- Temperatura de Trabalho: -29°C a +200°C (-20°F a +392°F)
- Meios Aplicáveis: Água, água quente, vapor, óleo, gás, ácidos fracos, solventes orgânicos
Aplicações Típicas
- Estações de Tratamento de Água: Prevenção de fluxo reverso na descarga de bombas em linhas de água bruta, água tratada e lodo
- Sistemas HVAC: Circuitos de circulação de água gelada, água de condensação e água quente
- Petróleo e Gás: Linhas de processo de refinaria, tubulações de tanques de armazenamento e sistemas de transferência de combustível
- Marinha e Construção Naval: Sistemas de água de lastro, linhas de descarga de porão, linhas de combate a incêndio
- Processamento Químico: Transferência de meios corrosivos onde a compatibilidade com 316 SS é necessária
- Geração de Energia: Circuitos de água de resfriamento, tubulações auxiliares, linhas de retorno de condensado
Garantia de Qualidade
Cada válvula de retenção de duas placas Xidelong passa pelos seguintes procedimentos de controle de qualidade antes do envio:
- Teste de pressão de carcaça 100% conforme API 598 a 1,5x a pressão nominal
- Teste de vazamento de sede 100% a 1,1x a pressão nominal com zero vazamento visível
- Certificado de material (EN 10204 3.1) para componentes do corpo, disco e acabamento
- Inspeção dimensional contra tolerâncias de face a face API 594
- Rastreabilidade completa do lote de fusão ao produto acabado
Para configurações personalizadas, incluindo acabamento para serviço com gás ácido NACE MR0175, extensões criogênicas ou padrões especiais de furação de flange, entre em contato com nossa equipe de engenharia. Oferecemos marca OEM e soluções de embalagem personalizadas para atender aos requisitos do seu projeto.
Entre em contato conosco hoje para uma cotação competitiva, ficha técnica ou para solicitar uma amostra para avaliação.
