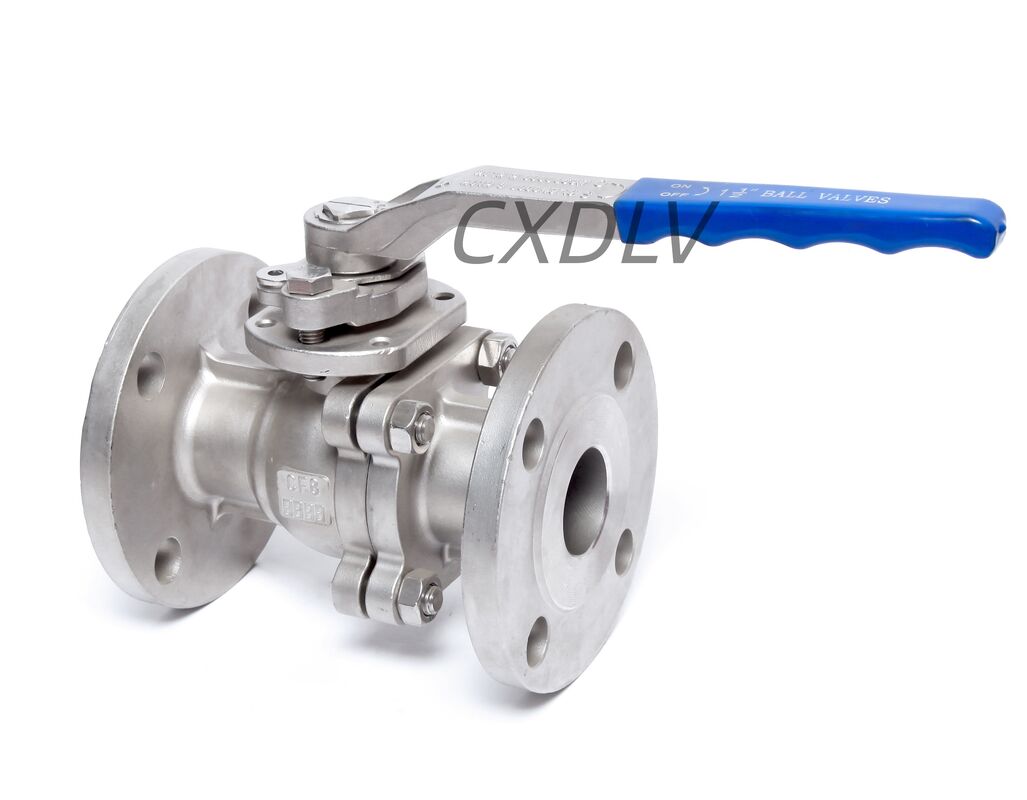

Válvula de bola de aço inoxidável Full Bore Floating Design RF com assento macio PTFE PPL POB Ideal para aplicações de alta pressão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | CXDLV |
| Certificação: | CE,ISO,TS |
| Número do modelo: | Q41F-150LB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | FOBUS$28~US$750/pc |
| Detalhes da embalagem: | Casos adequados de madeira compensada de acordo com a estrutura de diferentes válvulas |
| Tempo de entrega: | 5 ~ 25 dias de trabalho |
| Termos de pagamento: | T/T,L/C,D/A,D/P |
| Habilidade da fonte: | 5000 unidades por mês |
|
Informação detalhada |
|||
| Corpo: | CF8, CF8M, WCB ... | Assento: | PTFE, RPTFE |
|---|---|---|---|
| Estrutura: | - A sério? | Tamanho da porta: | DN15~DN200 |
| Conexão: | Flange | Padrão: | ANSI, ASME, API, DIN, JIS, BS, GB |
| Pressão: | 10,0 a 6,4 MPa | Operação: | Pneumático, elétrico |
Descrição de produto
Válvula de bola de aço inoxidável Full Bore Floating Design RF com assento macio PTFE PPL POB Ideal para aplicações de alta pressão
Características das válvulas de esferas
Válvula de esfera de plataforma elevada
Normas aplicáveis:
- Projeto e Fabricação: GB12237-89
- Conexão de flange: JB/T79
- Teste à prova de fogo: API607 4o de 1993
- Ensaios e inspecções: GB/T13927-1992
Faixa de tamanho:
- DN15 ~ DN200
Pressão nominal:
- PN16, PN25, PN40, PN63
Material do corpo:
-CF8, CF8M, WCB, CF3, CF3M, aço inoxidável duplex...
Material do assento:
- PTFE, PPL, POB...
Intervalo de temperatura:
- 20°C~280°C
Acessórios:
-Atuador pneumático, atuador elétrico, engrenagem de minhoca, comando manual, válvula de solenoide, interruptor de limite, filtro
OEM bem-vindo
Dimensão da válvula de esfera
(Unidade: mm)
| Pressão | DN. | Tamanho | L | D |
| PN16 | 15 | 1/2" | 130 | 95 |
| 20 | Três terços. | 140 | 105 | |
| 25 | Um. | 150 | 115 | |
| 32 | 1-1/4" | 165 | 135 |
Vantagens da válvula de esferas
- Com a menor resistência ao caudal
- Pode realizar abertura e fechamento rápidos, e o tempo de abertura e fechamento de algumas estruturas é de apenas 0,05 ~ 0,1s, para que possa ser usado no sistema de automação do banco de teste.Abrir e fechar rapidamente a válvula quando estiver em funcionamento sem impacto.
- Em plena abertura e completa fechada, a bola e o assento da superfície de vedação e do isolamento do meio, de modo que a alta velocidade através do meio da válvula não causará a erosão da superfície de vedação.
- Estrutura compacta, peso leve, pode ser considerado para sistema de baixa temperatura para a estrutura de válvula mais razoável.
- Fabricados em diferentes tamanhos, proporcionando flexibilidade na selecção
- Fornecer um serviço seguro em condições de alta pressão e alta temperatura
- Em comparação com outras válvulas, elas são controladas com menos força.
Aplicações de válvulas de esferas
As válvulas de esferas são utilizadas para controlar o caudal e a pressão e desligadas para fluidos corrosivos, lodos, líquidos e gases normais.
São utilizados na indústria do petróleo e do gás natural, mas também encontram um lugar em muitos sectores industriais e no armazenamento de produtos químicos.
Mais seleção
| Padrão | ANSI | GB | JIS | DIN |
| Pressão | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Materiais | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Modelo | 1) Modelo de plataforma alta 2) Modelo de manobra | |||
