Detalhes do produto:
Condições de Pagamento e Envio:
|
Material do Corpo: | CF8 | Material de Seat: | ptfe |
---|---|---|---|
Estrutura: | Eccentric dobro | padrão: | GB |
Tamanho: | DN150 | Meio: | Gás de óleo da água |
Realçar: | Válvula Borboleta Tipo,Válvula de verificação da borboleta |

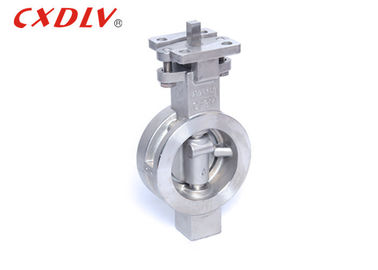

Eccentric dobro de aço inoxidável GB PN16 da válvula de borboleta da bolacha do elevado desempenho
Especificações
1. Padrões aplicáveis:
* projeto e fabricação: GB/T12238-2005
* conexão: JB/T79- 94(2)
* cara a cara dimensão: GB/T 12221(20)
* teste e inspeção: JB/T9092-1999
2. Escala do tamanho:
- DN50~DN500
3. Avaliação da pressão:
- PN16~PN40
4. Variação da temperatura:
- -20°C~185°C
Aplicação
As válvulas de borboleta do elevado desempenho são um padrão em muitas indústrias que incluem o aquecimento, ventilação e condicionamento de ar, produção de eletricidade, processamento do hidrocarboneto, tratamento da água e de águas residuais, e construção naval marinha e comercial.
DN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Força
1. A placa de borboleta é conduzida pela haste de válvula. Se é girada com 90°, pode ser aberta e fechado uma vez. Mudando o ângulo de deflexão do disco, o fluxo do meio pode ser controlado.
2. condições de trabalho e meio: A válvula de borboleta é apropriada para transportar vários líquidos corrosivos e não corrosivos em sistemas de engenharia tais como a fornalha, o gás, gás natural, gás de petróleo liquefeito, gás de cidade, ar quente e frio, produção química da fundição e da eletricidade, fonte e drenagem de água da construção, etc. Na tubulação do meio, usada para regular e eliminar o fluxo do meio.
Seleção modelo
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
