Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material do Corpo: | CF8, CF8M, CF3, CF3M, WCB | padrão: | GB |
|---|---|---|---|
| Tamanho: | DN80~DN100 | Temperatura: | -196°C~650°C |
| cor: | Prata | selo: | Selo do metal |
| Realçar: | válvula de porta resistente,válvula de porta industrial |
||

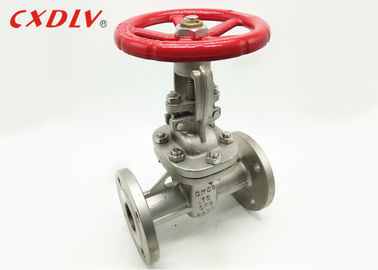

A haste de aumentação flangeou válvula de porta para a cunha do poder da engrenagem do encaixe de tubulação
Especificações
Padrões aplicáveis:
- CARA A CARA DIMENSÃO: GB/T 12221
- DIMENSÃO DA FLANGE DA EXTREMIDADE: GB/T 9113
- DESING: ANSI B16.34
- TESTE: API598
Escala do tamanho:
- DN15~DN300
Avaliação da pressão:
- PN16~PN40
Variação da temperatura:
- -196°C~650°C
Aplicação
A válvula de porta manual padrão nacional da flange Z41 é um do mais comuns -fora em válvulas que utilizam para cima e para baixo o trabalho da porta para conectar (para abrir) e para cortar (inteiramente fim) o meio fluido na tubulação. Estas válvulas de porta são amplamente utilizadas como o acondicionamento e cortam dispositivos nos encanamentos tais como o água da torneira, a água de esgoto, a construção, o petróleo, o produto químico, o alimento, o farmacêutico, matéria têxtil, energia elétrica, fuzileiro naval, metalurgia, e sistemas de energia.
| DN | L | D | D1 | D2 | FB | z-φd | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Característica
1. O meio pode fluir em todo o sentido em ambos os lados, que for fácil de instalar. Os canais da válvula de porta são simétricos em ambos os lados.
2. O comprimento da estrutura (a distância entre as duas caras de conexão da extremidade da embalagem) é pequeno.
3. a forma simples, o comprimento curto da estrutura, o bom processo de manufatura e a aplicação larga variam.
Seleção modelo
Válvula de porta
| Padrão | ANSI | GB | JIS | RUÍDO |
| Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Atuador | 1) Única atuação (retorno da mola) 2) Atuação dobro | |||
| Acessórios | 1) Interruptor de limite 2) Válvula de solenoide 3) Filtro 4)Positioner 5) Engrenagem morna | |||
