Detalhes do produto:
Condições de Pagamento e Envio:
|
Material do Corpo: | CF8, CF8M, CF3, CF3M, WCB | padrão: | GB |
---|---|---|---|
Tamanho: | DN300 | Temperatura: | -196°C~650°C |
selo: | Selo do metal | Pressão: | PN10/PN16/PN25 |
Realçar: | válvula de porta resistente,válvula de porta industrial |

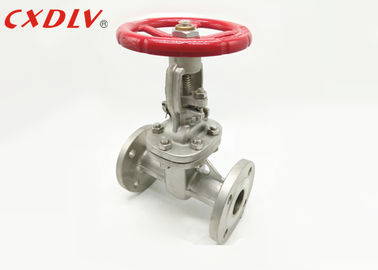

O GB flangeou válvula de porta com o resiliente de aumentação da comporta da haste assentada
Especificações
Padrões aplicáveis:
- CARA A CARA DIMENSÃO: GB/T 12221
- DIMENSÃO DA FLANGE DA EXTREMIDADE: GB/T 9113
- DESING: ANSI B16.34
- TESTE: API598
Escala do tamanho:
- DN15~DN300
Avaliação da pressão:
- PN16~PN40
Variação da temperatura:
- -196°C~650°C
Aplicação
A válvula de porta é um obturador da abertura e do membro de fechamento. O sentido de movimento da porta é perpendicular ao sentido do líquido. A válvula de porta pode somente ser inteiramente aberta e inteiramente fechado. Os parâmetros da porta são diferentes, geralmente 5°. Quando a temperatura média não é alta, é 2°52. ‘. Melhore o manufacturability e compense pelo desvio do ângulo da superfície de selagem durante o processo fazendo à máquina. Este tipo da ram é chamado a ram elástica.
DN | L | D | D1 | D2 | FB | z-φd | H |
15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Característica
1. A resistência do fluxo é pequena. A passagem média interna do corpo de válvula é reta completamente, o meio flui em uma linha reta, e a resistência do fluxo é pequena.
2. É mais trabalho-economia ao abrir e ao fechar-se. Comparado com a válvula cortada, o sentido de movimento do obturador é perpendicular ao sentido de fluxo do meio, se é aberto ou fechado.
3. altura alta, abertura longa e tempo de fecho. A abertura e o curso de fechamento do obturador são grandes, e a gota é executada pelo parafuso.
Seleção modelo
Válvula de porta
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Válvula Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Atuador | 1) Única atuação (retorno da mola) 2) Atuação dobro | |||
Acessórios | 1) Interruptor de limite 2) Válvula de solenoide 3) Filtro 4)Positioner 5) Engrenagem morna |
