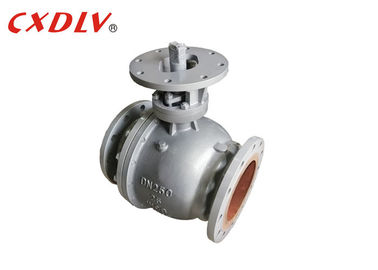

Operação montada eixo da engrenagem de sem-fim da válvula de bola de DIN3357 2pcs

Válvula de bola montada eixo do aço carbono com operação da engrenagem

A válvula de bola desta série tem a bola fixa, sob toda a pressão, a bola não se moverá sob a pressão da mola e o meio, assento de válvula do impulso para realizar a boa selagem, assim assento de válvula não sofrerá demasiada pressão, tem poucos deformação, torque pequeno da operação e vida útil longa. Sua vida útil é 2~3 vezes do tipo ordinário válvula de O de bola, que é especialmente aplicável para o diâmetro de alta pressão e grande

Especificações

• Variação da temperatura: -20°C a 190°CMaximum
• Meio de funcionamento: Água, óleo, gás, ácido, etc.
• Projeto: API 6D/API 608; DIN3357; EN 13709; BS5351; JIS 2071
• Inspection&Testing: API 598/API 6D; RUÍDO 3230; EN 12266; BS5146; JIS B2003
• Cara a cara: ASME B16.10; RUÍDO 3202; EN 558; BS2080; JIS B200

Vista geral

A válvula de bola do eixo é um formulário da válvula do quarto de volta que usa bola da cavidade, a perfurada e a fixa/apoiado para controlar para correr através d.

Um eixo montou meios da válvula que a bola está forçada pelos rolamentos e permitida somente girar, a maioria da carga hidráulica ser apoiado pelas limitações de sistema, tendo por resultado a baixa pressão de carregamento e a nenhuma fadiga do eixo. A linha pressão conduz o assento ascendente contra a bola estacionária de modo que a linha pressão force o assento ascendente na bola para fazer com que sele.

A ancoragem mecânica da bola absorve a pressão da linha pressão, impedindo a fricção adicional entre a bola e os assentos, tão mesmo no torque de funcionamento avaliado completo da pressão de trabalho permanecem baixos. Isto é particularmente vantajoso quando a válvula de bola é atuada porque reduz o tamanho do atuador e daqui os custos totais do pacote da atuação da válvula.

Vantagem

O projeto da bola do eixo é o torque de funcionamento mais baixo, facilidade de operação, desgaste minimizado do assento (a haste/isolamento da bola impede a carga e o desgaste laterais dos assentos a jusante que melhoram o desempenho e a vida útil), desempenho de selagem superior na pressão do alto e baixo (um mecanismo separado da mola e uma linha ascendente pressão são usados como a selagem contra a bola estacionária para a baixa pressão e as aplicações de alta pressão de m).

O eixo está disponível para todos os tamanhos e para todas as classes da pressão mas não são apropriados para finalidades de estrangulamento.

Aplicação

A válvula de bola do eixo é usada cortando ou conectando o meio nos vários encanamentos de class150-class2500 e de pn16-pn320. Pode ser apropriado para vários meios tais como a água, o vapor, o óleo, o gás liquefeito, o gás natural, o gás de carvão, o ácido nítrico, o ácido acético, meios de oxidação, ureia e etc. É amplamente utilizado em indústrias como a indústria química, o petróleo, o gás natural, a metalurgia e etc. Os modos de condução da válvula de bola do eixo incluem a condução do sem-fim e da engrenagem de sem-fim, o manual que conduzem, a condução pneumática e a condução elétrica. As válvulas de bola do eixo adotam geralmente a conexão da flange, e a conexão da extremidade-soldadura é adotada igualmente. O assento pode ser assento macio do selo ou assento duro do selo do metal.

FAQ

Q: São você empresa comercial ou o fabricante?

: Nós somos uma fábrica.

Q: Quanto tempo é seu prazo de entrega?

: De acordo com a ordem, 7~60days.

Q: Você fornece amostras? são livre ou extra?

: Sim, nós poderíamos oferecer a amostra para a carga livre mas não pagamos o custo do frete.

Q: Que é seus termos de pagamento?

: Payment=1000USD<>, 30% T/T adiantado, equilíbrio antes da expedição.
