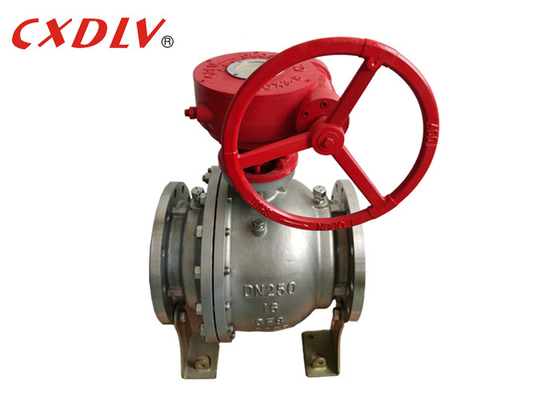

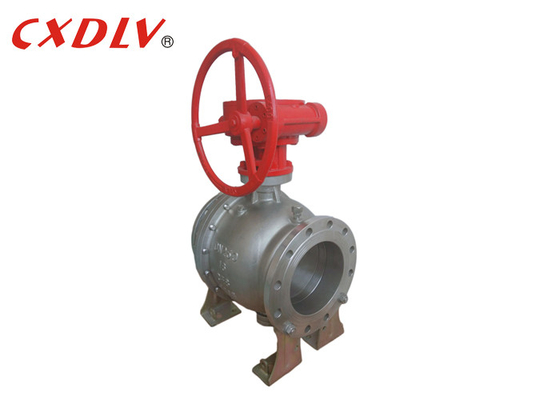

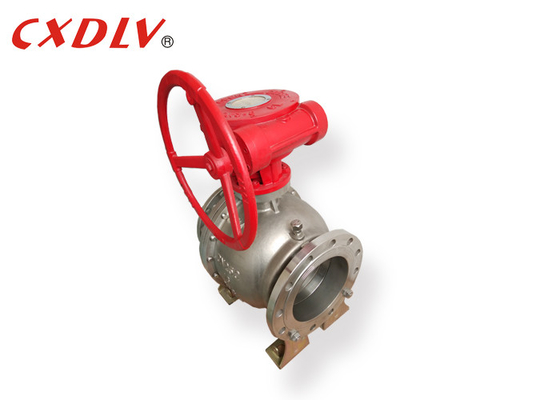

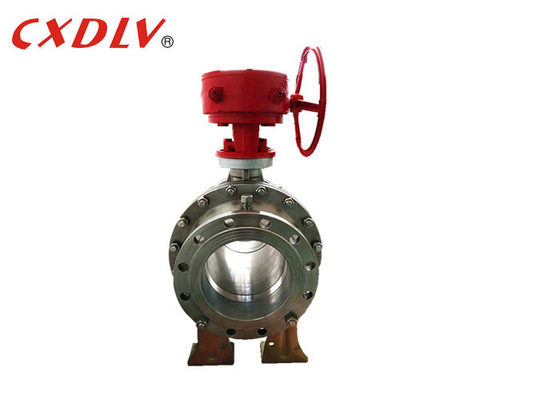

Válvula de esfera montada em munhão de extremidade flangeada aço fundido PN16 DN150 DN200

Válvula de esfera trunnion com extremidades de flange

Especificações

• Disponível nos tamanhos DN150 - DN400
• Disponível em PN16
• Fluxo superior com design exclusivo de bola contornada
• porta completa
• Disponível com acionamento pneumático, elétrico, por engrenagem ou por alavanca
• Indústrias: Petróleo e Gás, Marinha, Refino, Geotérmica, Energia, Química, Papel e Celulose, Criogênica, Mineração/Aço
• Fabricado sob um sistema de qualidade certificado ISO 9001

Visão geral

A válvula de esfera trunnion é uma forma de válvula de um quarto de volta que usa uma esfera oca, perfurada e fixa/suportada para controlar o fluxo através dela.

Uma válvula montada em munhão significa que a esfera é restrita por rolamentos e só pode girar, a maior parte da carga hidráulica a ser suportada pelas restrições do sistema, resultando em baixa pressão de rolamento e sem fadiga do eixo.A pressão da linha impulsiona a sede a montante contra a esfera estacionária de modo que a pressão da linha force a sede a montante na esfera para fazer com que ela sele.

A ancoragem mecânica da esfera absorve o impulso da pressão da linha, evitando o excesso de fricção entre a esfera e as sedes, de modo que, mesmo com a pressão nominal de trabalho total, o torque operacional permanece baixo.Isto é particularmente vantajoso quando a válvula de esfera é acionada porque reduz o tamanho do atuador e, portanto, os custos totais do pacote de atuação da válvula.

Vantagem

O projeto da esfera do munhão é o torque operacional mais baixo, facilidade de operação, desgaste da sede minimizado (o isolamento da haste/esfera evita o carregamento lateral e o desgaste das sedes a jusante, melhorando o desempenho e a vida útil), desempenho de vedação superior em alta e baixa pressão (um mecanismo de mola separado e a pressão da linha a montante é usada como vedação contra a esfera estacionária para aplicações de baixa e alta pressão).

O munhão está disponível para todos os tamanhos e para todas as classes de pressão, mas não são adequados para fins de estrangulamento.

Aplicativo

A válvula de esfera trunnion é um tipo de válvula double-block-and-bleed (DDB), enquanto a válvula de esfera flutuante veda apenas o lado a jusante.E quando a pressão na cavidade intermediária for maior que a força da mola do assento, o assento será aberto para liberar a pressão dentro da câmara para garantir a segurança.

Por que escolher Xidelong?

Especializando:
Somos especializados na fabricação de válvula de esfera, válvula borboleta, válvula gaveta, válvula globo, válvula de retenção, visor de nível, acessórios para válvulas ......
Vantagem:
1. Preço: Como somos fabricantes profissionais de válvulas e acessórios, garantimos que o preço oferecido seja muito competitivo em comparação com outros.
2. Inspeção de matéria-prima: Todos os materiais são testados de alta qualidade e mantidos em depósito.
3. Trabalhadores: Todos os trabalhadores treinam 3 meses, trabalhadores qualificados na linha de produção.

Pedido de amostra:
Cobraremos taxa expressa apenas para clientes leais em geral, e para novos clientes cobraremos 50% do custo unitário e taxa expressa principalmente.

Prazo de entrega:
Geralmente levamos 20 dias para pedidos oficiais após recebermos o pré-pagamento, e os pedidos de amostra estarão prontos dentro de 7 dias.

Controle de qualidade:
Temos um sistema de qualidade muito rigoroso e completo para garantir que cada produto atenda aos requisitos de qualidade de acordo com os clientes, controle de qualidade de entrada, controle de qualidade final, controle de qualidade de saída.Enquanto isso, todos os produtos serão rigorosamente inspecionados antes da entrega.”' Qualidade em primeiro lugar, serviço em primeiro lugar'' que buscamos o tempo todo.

Período de garantia:
18 meses a partir da data em que assinamos o contrato ou PI.Suporte técnico para toda a vida.
(Em caso de discrepância de mercadorias com o pedido e desenhos, o cliente emite Relatório de Reclamação sobre mercadorias defeituosas e anexa documentos com foto. os clientes devem considerar fazer uma entrega adicional para substituição de mercadorias defeituosas, todas as despesas são cobertas por nossa empresa. Ou o os clientes decidirão que devemos compensar as despesas de mercadorias defeituosas. Essa compensação cobrirá todos os custos de transporte, custos de taxas alfandegárias e quantidade de mercadorias pagas.)

Termos e condições de pagamento:
1. Termos TT: O pagamento será de 30% do pré-pagamento por remessa bancária direta (T/T), permanecendo 70% antes do envio ou a cópia do BL enviada por nós via fax ou e-mail.
2. Termos de L/C: Pagamento por L/C à vista e irrestrito.(L/C deve permitir no mínimo 30 dias a partir da data de envio da apresentação dos documentos para negociação, todas as cláusulas dentro do L/C devem ser claras, concisas e aceitáveis. Não permita cláusulas, termos e condições especiais.)

Preço competitivo:
Nós fornecemos preços competitivos, boa qualidade e melhor serviço para atingir a meta ganha-ganha.

Costumização:
custom-made é aceitável.
