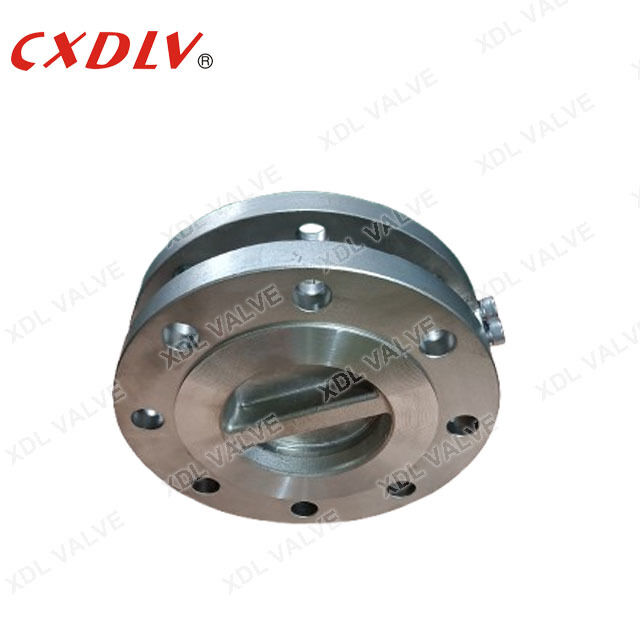

Válvula de Retenção Dupla com Flange Tipo Borboleta ANSI150LB Conexão
Detalhes do produto:
| Lugar de origem: | ZheJiang,China |
| Marca: | CXDLV |
| Certificação: | ISO9001:2008&PED 2014/68/EU |
| Número do modelo: | H77X-16P |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixas de Polywood adequadas de acordo com a estrutura das diferentes válvulas |
| Tempo de entrega: | 7-30 dias |
| Termos de pagamento: | L/C,T/T |
|
Informação detalhada |
|||
| Material do corpo: | 1.4308/1.4408 | Material do disco: | 1.4308/1.4408 |
|---|---|---|---|
| Médio: | Água.Gás.Óleo | Tamanho: | 4" |
| Padrão: | ANSI150LBRF | MPA: | 2.0Mpa |
| Primavera: | Inconel X750 | ||
Descrição de produto
Válvula de Retenção de Placa Dupla com Flange Válvula de Retenção Tipo Balanço ANSI150LB Conexão
Desenho dimensional
| DN | L | D |
| 50 | 60 | 152 |
| 65 | 67 | 178 |
| 80 | 73 | 190 |
Especificações
Projeto de acordo com AP1594.
Face a face de acordo com API594.
Classificação de Pressão e Temperatura de acordo comASME B16.34
Teste e inspeção de acordo com ANSI B 16.50.
Aplicação
A Válvula de Retenção Tipo Wafer de Placa Dupla emprega duas placas com mola, articuladas em um pino central. O interior da válvula é composto por duas molas semicirculares e uma superfície de placa, e é fixado no corpo da válvula por um pino, e a mola é deformada para fechar a placa da válvula, e a pressão do fluido faz com que a mola se abra. A deformação é rápida, o que protege a tubulação contra danos por golpe de aríete.
Característica
1. Design compacto tipo wafer, de peça única;
2. O pilar central suporta totalmente a montagem interna sem pinos ou plugues externos;
3. Área de fluxo máxima reduz a perda de pressão;
4. O design de placa dupla produz maior resistência com tempo de abertura e fechamento reduzido;
5. Molas de torção auxiliam o fechamento da placa da válvula, evitando o refluxo. A resposta consistente da válvula garante contra batidas e golpe de aríete
6. O eixo apresenta construção robusta e resistente à corrosão;
7. Os suportes do eixo atuam como batentes para evitar o excesso de curso das placas da válvula. Eles são resistentes à corrosão com grandes superfícies de rolamento do eixo e são facilmente removíveis para montagem interna, manutenção ou troca.
8. Arruelas de encosto reduzem o atrito e o desgaste das dobradiças da placa da válvula.
Embalagem e Entrega
Detalhes da embalagem: Escolhemos caixas de madeira adequadas de acordo com diferentes válvulas e organizamos trabalhadores qualificados para embalar em caso de amassados. Um despachante cooperado a longo prazo reservará espaço, liberará alfândega e transportará para nós sem demora. Existem três formas de transporte, por mar, por ar e por trem. Organizaremos o transporte de acordo com as necessidades dos clientes.
Detalhes da entrega: de acordo com o pedido, 7~60 dias
