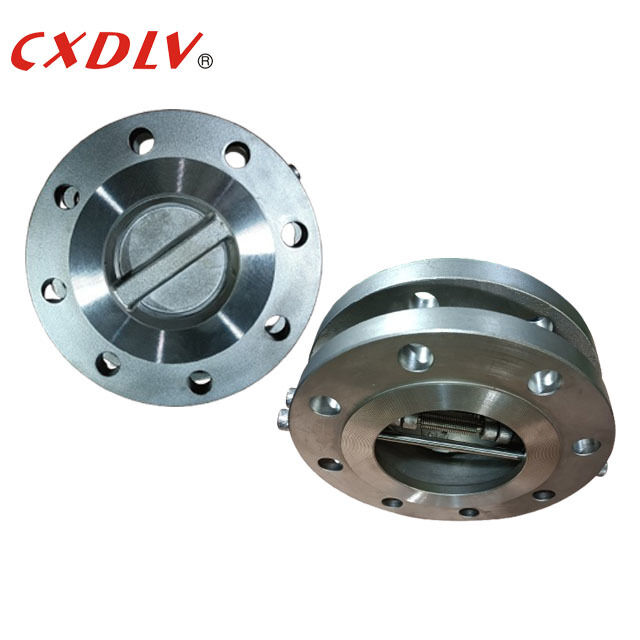

Válvula de Retenção Dupla de Aço Inoxidável com Dobradiça Metálica e Flange ANSI150LB RF
Detalhes do produto:
| Lugar de origem: | Zhejiang,China |
| Marca: | CXDLV |
| Certificação: | ISO9001:2008&PED 2014/68/EU |
| Número do modelo: | H76 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 peça |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixas de Polywood adequadas de acordo com a estrutura das diferentes válvulas |
| Tempo de entrega: | 7-30 dias |
| Termos de pagamento: | L/C, T/T, |
|
Informação detalhada |
|||
| Material do disco: | Dualplex 2205/CF8M/CF8/CF3/CF3M/WCB | Médio: | Água.Gás.Óleo |
|---|---|---|---|
| Tamanho: | DN50 ~ DN600 | Padrão: | ANSI/GB/DIN |
| Material do corpo: | Dualplex 2205/CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0MPA/1.6MPA/2.5MPA |
| Primavera: | InconelX-750/SS304/SS316 | ||
Descrição de produto
Válvula de Retenção Dupla de Aço Inoxidável com Dobradiça de Disco Metálico e Flange ANSI150LB RF
Especificações
Projeto de acordo com AP1594. API6D. JB/T8937
Face a face de acordo com API594. API6D. DIN3202. JB/T8937
Classificação de Pressão e Temperatura de acordo comASME B16.34
Teste e inspeção de acordo com ANSI B 16.50. DIN2401. GB/T9124. JB/T74
Aplicação
A Válvula de Retenção Dupla tipo Wafer utiliza dois discos com mola, articulados em um pino central. O interior da válvula é composto por duas molas semicirculares e uma superfície de disco, fixada ao corpo da válvula por um pino. A mola é deformada para fechar o disco da válvula, e a pressão do fluido faz com que a mola abra. A deformação é rápida, protegendo a tubulação contra danos por golpe de aríete.
Desenho dimensional
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
Característica
1. Design compacto tipo wafer, de uma peça;
2. O pino central suporta totalmente a montagem interna sem pinos ou tampões externos;
3. Área de fluxo máxima reduz a perda de pressão;
4. O design de disco duplo produz maior resistência com tempo de abertura e fechamento reduzido;
5. Molas de torção auxiliam o fechamento do disco da válvula, prevenindo o refluxo. A resposta consistente da válvula garante contra batidas e golpe de aríete.
6. O eixo possui construção robusta e resistente à corrosão;
7. Os suportes do eixo atuam como batentes para evitar o excesso de curso dos discos da válvula. São resistentes à corrosão com grandes superfícies de rolamento do eixo e são facilmente removíveis para montagem interna, manutenção ou troca.
8. Arruelas de encosto reduzem o atrito e o desgaste das dobradiças dos discos da válvula.
Embalagem e Entrega
Detalhes da Embalagem: Escolhemos caixas de madeira adequadas de acordo com diferentes válvulas e organizamos trabalhadores qualificados para embalar em caso de amassados. Um despachante cooperado a longo prazo reservará espaço, liberará alfândega e transportará para nós sem demora. Existem três formas de transporte: por mar, por ar e por trem. Organizaremos o transporte de acordo com as necessidades dos clientes.
Detalhes da Entrega: de acordo com o pedido, 7~60 dias
